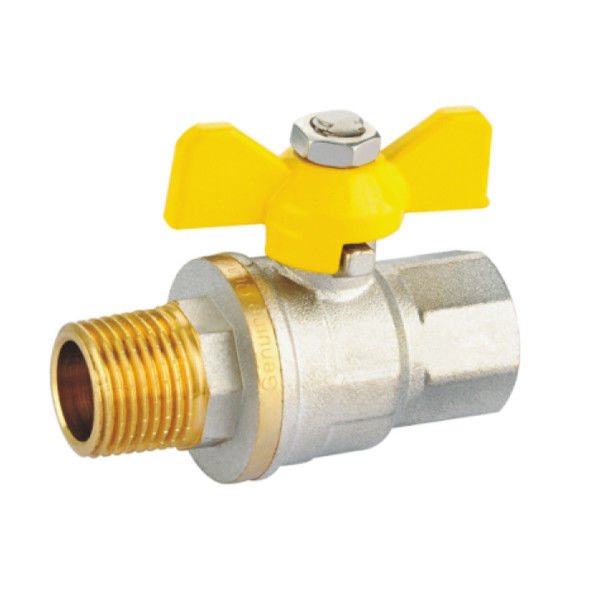

یک شیرکوب توپ پروانه چیست؟

دسته پروانه یک نوع خاص از دسته است که برای کار با یک شیر توپ استفاده می شود. این دسته به شکل یک پروانه طراحی شده است، از این رو نام آن.در اینجا برخی از ویژگی های کلیدی و اطلاعات در مورد دریچه گلوله پروانه دستگیره:

1. طراحی: دستگیره پروانه شبیه شکل پروانه است که بال یا دیسک های آن از یک نقطه محور مرکزی امتداد دارد.معمولاً شامل یک دسته فلزی یا پلاستیکی صاف یا کمی منحنی است.

2. عملکرد: دستگیره پروانه ای از دریچه توپ استفاده می شود تا به صورت دستی دریچه توپ را باز یا ببندد. هنگامی که دستگیره عمودی به جریان می چرخد، موقعیت بسته را نشان می دهد.و آن گاه که به همپای آب روان گردد.، نشان دهنده ي يک موقعیت باز است.

3. عملکرد یک چهارم چرخش: مانند اکثر دریچه های توپ، دسته پروانه دریچه توپ بر اساس یک چهارم چرخش کار می کند.این بدان معنی است که 90 درجه چرخش دستگیره تنها چیزی است که برای باز کردن یا بسته شدن کامل شیر مورد نیاز است.

4. نشان دادن موقعیت دستگیره: طراحی دستگیره پروانه اغلب نشان دهنده بصری از موقعیت شیر است. به عنوان مثال، هنگامی که دستگیره با لوله یا جریان هماهنگ است،نشان دهنده یک موقعیت باز است.، و زمانی که عمودی به لوله یا جریان باشد، نشان دهنده موقعیت بسته است.

5. ارگونومیک: دستگیره پروانه با توجه به ارگونومیک طراحی شده است، که یک چسب راحت و استفاده آسان را ارائه می دهد.شکل مسطح یا منحنی دستگیره اجازه می دهد تا آسان چرخش و کنترل شیر.

6. دوام: دسته های پروانه معمولاً از مواد ماندگار مانند فلز یا پلاستیک با کیفیت بالا ساخته شده اند تا در برابر سختی های استفاده منظم مقاومت کنند و عملکرد طولانی مدت را ارائه دهند.

7. انعطاف پذیری: دستگیره های پروانه های شیرآلات توپ معمولاً در صنایع و کاربردهای مختلف از جمله سیستم های لوله کشی ، فرآیندهای صنعتی ، تصفیه آب و موارد دیگر استفاده می شود.آنها اغلب در دریچه های توپ بزرگ به دلیل کار آسان و اهرم آنها را فراهم می کنند یافت می شود.

قطعات دریچه های توپ

1. بدن: بدن، پوشش اصلی بیرونی شیر توپ است. این ساختار را فراهم می کند و اجزای داخلی را در خود جای می دهد. بدن معمولاً از مواد مانند مس، فولاد ضد زنگ یا PVC ساخته شده است.بسته به کاربرد و مایع یا گاز مورد استفاده.

2. توپ: توپ یک جزء کروی در داخل بدن دریچه است که جریان را کنترل می کند. در مرکز آن یک سوراخ به نام سوراخ یا پورت دارد. هنگامی که توپ چرخش می کند،سوراخ با مسیر جریان هم تراز می شود، اجازه عبور مایع یا گاز را می دهد یا مسیر جریان را زمانی که سوراخ عمودی به جریان است مسدود می کند و شیر را می بندد.

3. صندلی: صندلی یک عنصر مهر و موم است که یک مهر و موم محکم بین توپ و بدن را هنگام بسته شدن شیر تشکیل می دهد.معمولاً از مواد مانند PTFE (polytetrafluoroethylene) یا سایر مواد انعطاف پذیر ساخته شده است که می توانند در برابر فشار مقاومت کنند و مهر و موم قابل اعتماد را فراهم کنند.

4. ساقه: ساقه یک شاخه است که دسته یا محرک را به توپ متصل می کند. هنگامی که دسته چرخش می کند یا محرک کار می کند، ساقه می چرخد،باعث چرخش توپ و کنترل جریان مایع یا گاز می شود.

5. مهر و موم: مهر و موم های مختلف یا حلقه های O برای جلوگیری از نشت در اطراف ساقه و سایر مناطقی که اجزای آن با هم برخورد می کنند استفاده می شود.این مهر و موم کمک می کند تا مهر و موم محکم در هنگام بسته شدن شیر و جلوگیری از مایع یا گاز از نشت.

6. دستگیره یا محرک: دستگیره یا محرک جزءی است که برای کار دستی یا خودکار با شیر استفاده می شود. در دریچه های توپ دستی، یک دستگیره برای چرخش شیر استفاده می شود.در حالی که در دریچه های خودکار توپ، یک محرک (مانند الکتریکی، پنوماتیک یا هیدرولیک) برای کنترل از راه دور شیر استفاده می شود.

7. اتصالات: دریچه های توپ دارای اتصالات ورودی و خروجی هستند که اجازه می دهد که دریچه به سیستم لوله کشی متصل شود. این اتصالات می توانند رشته دار ، فلنج شده یا جوش داده شوند ،بسته به طراحی خاص و الزامات کاربرد.

اجزای اضافی مانند مهر و موم های ساقه، شاش های فشار، لاغرهای ساقه و غدد بسته بندی ممکن است در برخی از طرح های شیرکوله برای افزایش عملکرد، کاهش اصطکاک،و عملکرد بدون مشکل را تضمین کنید..

مهم است که توجه داشته باشید که در حالی که این اجزای در اکثر دریچه های توپ رایج هستند، طرح های خاص ممکن است بسته به عواملی مانند نوع دریچه (دوازۀ کامل یا دریچه کاهش یافته) ، اندازه، درجه فشار متفاوت باشد.,و کاربرد مورد نظر.برای درک اجزای خاص و عملکرد آنها برای یک شیر توپ خاص، مراجعه به مستندات سازنده یا مشاوره حرفه ای توصیه می شود..

سوالات عمومی

سوال:مدت گارانتی محصول شما چقدر است؟
الف: ما دو سال گارانتی داریم و 24 ساعت خدمات تمام وقت داریم.

سوال:مقدار سفارش شما چيه؟
الف:معمولاً هر کالا 3000تکه است

سوال: ميتوني OEM و ODM رو قبول کني؟
الف:ما OEM را قبول می کنیم.

سوال:زمان تحویل چقدر طول میکشه؟
الف:30-35 روز بعد از تایید سفارش
​
